Peddel Roterende Vacuüm Drogere 1200mm Diameter van de modder Ononderbroken Bewegende Eg
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Guojin |
| Certificering: | ISO |
| Modelnummer: | Hvrd-3000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 REEKS |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard de uitvoerkarton |
| Levertijd: | 20-30days |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 10 reeksen per maand |
|
Gedetailleerde informatie |
|||
| Item Name: | 3000L Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800L |
| Cylinder size: | 1200x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 11kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Markeren: | Modder Ononderbroken het Bewegen Roterende Vacuümdroger,Dia 1200mm Roterende Vacuümdroger,11kw vacuüm Drogende Machine |
||
Productomschrijving
1200 mm Diameter Slib Continuous Stirring Harrow Paddle Rotary Vacuum Dryer
De vacuümraapdroger is een nieuw type droogmachine, die is ontworpen met de combinatie van het droger-hitedrogingsprincipe van de roerblaad, met een hoger drogefficiëntie, voor een verscheidenheid aan grondstoffen.
De binnenin uitgeruste roeischaal en schroef met continue, axiale en radiale vermenging van de grondstoffen maken de te drogen materialen gelijkmatiger.wanneer de grondstoffen met mengbladen worden omgedraaidDe droger is ook goed voor het verwarmen van de materialen en het verwarmen van het oppervlak.
Productstructuur
2.1 De ladingcylinder van grondstoffen is voorzien van een verwarmingsmantel en buiten de mantel is een warmte-isolatielaag geplaatst die de overdracht van warmte voorkomt.en ook het warmteverlies verminderenHet ontladingsgat is voorzien van het onderste deel van de cilinder, aan de bovenkant van de cilinder met twee voedingsgaten en een uitlaat voor de lucht.de grondstoffen moeten gelijkmatig uit de twee voedingsgaten worden gevoerd;De maximale voedingscapaciteit mag niet hoger zijn dan 80%, anders is de vloeibare ontlading van de gasverdamping niet goed.Wanneer de kleverige grondstof voedtDe voedingscapaciteit moet worden verminderd om te voorkomen dat de aandrijflijn overbelast raakt en de apparatuur beschadigd raakt.
2.2 De holle as wordt in het midden van de cilinder geplaatst, en in de as wordt een verwarmingsmedium geplaatst (zoals hete geleidende olie of warm water).
2.3 Op de holle as die met roeischaafjes met een bepaalde hoek is verdeeld, zijn de roeischaafjes ook hol binnen de overgedragen verwarming,Inlaat- en uitlaat van de geleiding van hete olie zijn aan de binnenkant van de bladen uitgerust., om de warmteoverdracht tijdens het drogen te waarborgen
2.4 Afdichtingen: Verpakkingsdichtingen zijn aanwezig in de as en in de cilinder.
2.5 Transmissie:Met uitzondering van de speciale modellen gebruiken wij gewoonlijk de keten- of versnellingsbak.met een diameter van niet meer dan 50 mm,, om te voldoen aan de eisen van radiale en axiale kracht.
Productstructuur kenmerken
1Door het in de machine installeren van een roermachine wordt de grondstof in een voortdurende cirkel in het lichaam gevormd, waardoor de verwarmingsuniformiteit van de grondstof sterk wordt verhoogd.
2Door de in de machine geïnstalleerde roermachine kunnen slurry- en pastevormmateriaal gemakkelijk worden gedroogd.
3Speciale ontwerp voor ontlading haven, maken betere afdichting en minder materiaal accumulatie, ontlading is gemakkelijk.
4Er zijn twee afdichtingsmodellen, mechanische afdichting en verpakking afdichting.
5De speciale technieken van de as en de rake zorgen voor een hoge sterkte en concentrische vorm.
6Het medium in de as en de trillingen toevoegen apparatuur zal worden uitgerust met vereiste
7Gebruik verschillende filtervormen naargelang het materiaal.
Toepassing van het product
De volgende grondstoffen uit de farmaceutische industrie, de voedingsmiddelenindustrie, de chemische industrie enzovoort kunnen worden gedroogd.
1Geschikt voor pulp, pasta-achtig mengsel van poedergrondstoffen
2.Thermogevoelige grondstoffen die bij lagere temperaturen moeten drogen
3Ruwe metaal die gemakkelijk kan worden geoxideerd of ontploft en sterk irriterend of giftig is
4.grondstoffen die oplosmiddel moeten herstellen
Werkingsbeginsel van het product
De belangrijkste structuur van de roeischaar is een ronde cilinder en een roterende holle as die in het midden van de cilinder is geplaatst.de verwarming wordt overgedragen door een mantel in de cilinder en het oppervlak van de holle lemmenHet is een continu verwarming overgedragen droger.
Technische parameters
| Posten | type | ||||||||
| Naam (eenheid) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Werkvolume ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Afmeting in de cilinder ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Redenen voor het opstellen van een vergunning | 10 tot 15 | 10 | 8 tot 10 | 5 | 5 | 5 | |||
| Vermogen ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Designdruk van de jas ((Mpa) | < 0.3 | ||||||||
| Druk in de cilinder ((Mpa) | -0,09 ~-0.096 | ||||||||
| Warmteoverdraagplaats ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Negen plus twee.5 | 14 plus 3.5 | 21.6+5.5 | 24.3+5.5 |
Productstroomdiagram

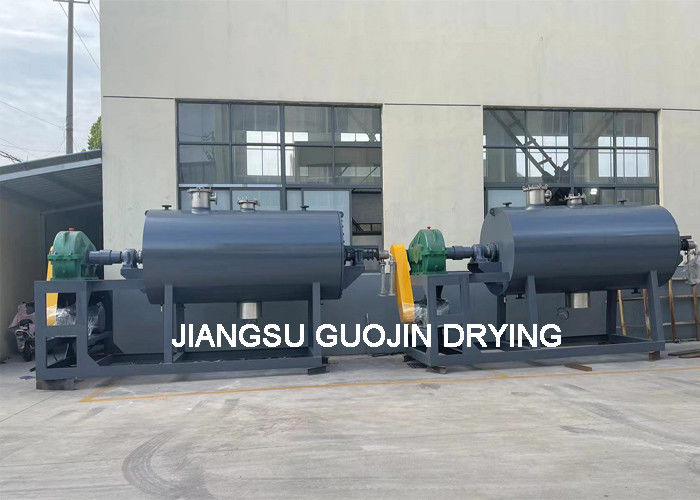

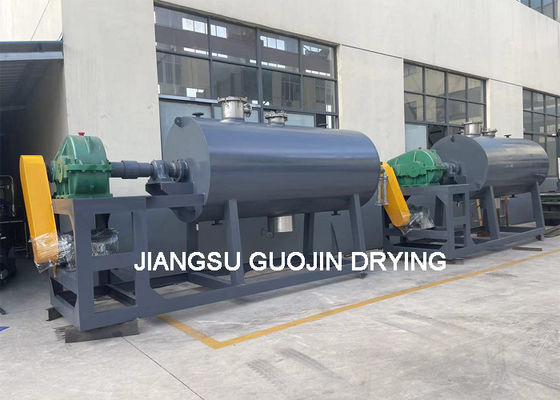

Productshow
elektrische, stoom, aardgas of andere
