Horizontale 5-20rpm Roterende de Peddel Vacuüm Drogende Machine van het Snelheidsblad
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Guojin |
| Certificering: | ISO |
| Modelnummer: | Kjg-5 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Standaard de Uitvoerkarton |
| Levertijd: | 20-30DAYS |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 10 reeksen per maand |
|
Gedetailleerde informatie |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| Markeren: | 5rpm peddel Vacuüm Drogende Machine,Gediplomeerde Roterende Vacuüm de Peddeldroger van ISO |
||
Productomschrijving
5-20rpm Rotatiesnelheid KJG-5 Blade Paddle Vacuum Drying Machine
De continue horizontale paddle droger bestaat uit een bekledde trog en twee holle schachten met holle paddels.Het materiaal wordt gedroogd door warmteoverdracht met het verwarmingsmedium zoals stoom, thermische olie of warm water dat door de holle schachten stroomt, holle peddels en kuiltjesjas of halve buisjas.Het gedroogde product wordt via een schroefdraaier zonder as uit de ontladingsschacht verwijderd.. De uitlaatdampen verlaten de droger via een uitlaat op het deksel. De afwezigheid van lucht tijdens het drogen resulteert in een zeer veilige werking vanwege het laagste zuurstofgehalte,een kleine en compacte geurbehandeling en het biedt de mogelijkheid van een warmteherstel in de dampcondensatie-eenheid vanwege het hoge dauwpunt van de afgassen.
Het materiaal wordt aan het ene uiteinde van de machine gevoerd en wordt door de zwaartekracht, onder een lichte hoek van de trog of door asymmetrische peddels vervoerd.naar de uitlaat van de machine aan het andere uiteindeTijdens de verblijfstijd van het materiaal in de machine wordt een perfecte stopstroom gehandhaafd, wat een perfecte uniforme productkwaliteit garandeert.Het product niveau in de machine is beveiligd door een verstelbare overloop damDe overloopdichtte aan de productuitlaat heeft handmatig bediende leegkleppen aan de onderkant van de productverwijdering voor een productie stopzetting.De productuitlaat aan de onderkant van de trog heeft een rechthoekige flens om aan te sluiten op de stroomafwaartse apparatuur.
Onder de rechthoekige uitlaatflens van de ontladingsschacht is een horizontale spiraalspiraalconveyor gemonteerd om het product uit de trog te halen.één aan elk uiteinde van het vervoerbandIn combinatie met de tweerichtingsrotatie van het schroeftransportvoertuig kan het product naar een van deze afzetpunten worden vervoerd.
De droger heeft twee holle schachten met holle wigvormige of spijkerschriftvormige peddels die in een gestapelde positie zijn geplaatst.Verwarming medium wordt geïntroduceerd aan de ene kant van de schachten en stroomt parallel door de peddelsDe peddels zijn wigvormig voor optimaal contact met het product en dus ook een goede warmteoverdracht aan de productzijde.Het verwarmingsmiddel verlaat de schachten aan dezelfde kant als het binnenkomtOm te beschermen tegen slijtage worden de peddels bekleed met een slijtvast coating van wolfraamcarbide.Het holle ontwerp van de roeipadels betekent dat het gehele binnenoppervlak fungeert als één grote warmtewisselaar. Gecontroleerde agitatie door de roterende assen met peddels zorgt voor een uitstekende product-oppervlakte-interactie, voor een optimale warmteoverdracht.vooral in vergelijking met direct drogen met de bijbehorende grote stromen hete luchtDe warmteoverdracht in de paddle dryer is zeer hoog. De twee roterende paddle schachten in de trog zorgen voor optimale warmteoverdracht en menging.
Op de stofdichte dekking bevinden zich de productinlaat, de dampuitgang, twee inspectiepoorten en een manhole.Het deksel kan optioneel warmte worden getraceerd om elk risico op condensatie te voorkomenHet gas kan via sproeiers aan de in- en uitlaatzijde van het product worden ingevoerd.
De hoofdschachtverzegelingen worden met vuldozen bewerkt.Zodat ze kleine bewegingen van de schachten kunnen volgen en toch de dichtheid behouden. Op de schachten draag sleeven op het afdichtingsgebied om schachtschade door slijtage te voorkomen. De vuldozen hebben een lanternring voor een gasreiniging. De lagers zijn rollagers met olie smering.Het warmteoverdrachtmedium wordt via dezelfde roterende verbindingen aan één zijde van de as ingevoerd en eruit gehaald. De as wordt aangedreven door een motor met een harde versnellingsbak. Tussen de assen bevinden zich twee messerende spurspoelen die een identieke rotatiesnelheid kunnen garanderen. De snelheid is vast en vereist geen variatie.De rotatiesnelheid kan alleen worden geregeld door VFD.
KJG-5 horizontale holle padeldrogerBelangrijkste kenmerk
Eenige effectieve volume heeft een groot warmteoverdracht gebied..De temperatuur van het thermische medium varieert van - 40 °C tot 320 °C, en kan waterdamp of vloeistof zijn: warm water, warmteoverdraagende olie, enz.Indirecte geleidingsverwarming draagt geen lucht om warmte weg te nemenHet warmteverlies is slechts de warmteafvoer naar de omgeving door de isolatielaag van de reactor.Het warmteoverdrachtoppervlak van het wigvormige lemmet heeft de functie van zelfreiniging. De relatieve beweging van de materiaaldeeltjes en het wigvormige oppervlak kan de aan het wigvormige oppervlak gehechte materialen afwassen,zodat het schone warmteoverdrachtoppervlak de hele tijd in beweging wordt gehouden.
De holle schacht is dicht aangebracht met de wigvormige holle lem, waardoor het warmte-medium door de holle schacht door de lem stroomt.het warmtemedium kan waterdamp zijnHet warmteoverdrachtmedium stroomt door de schelpenmantel en de holle roerenas door het roterende gewricht,en de holle roeras heeft een andere interne structuur, afhankelijk van het type warmtemedium, om het beste warmteoverdracht effect te garanderen..
In de pulp en jas toegang tot hete olie, tegelijkertijd verwarming, het bovenste deel van de ontlading haven tegelijkertijd door de verwarmde droge lucht na verdere drogen,Dit verhoogt de droogsterkte van het apparaatVocht verdampt uit het uitlaatgas uit de droger, natte lucht ontsnapt door de induceerde luchtstroom buiten.
KJG-5 horizontale holle padeldroger Technische parameters
| - Nee, dat is niet waar. | Posten | Parameters | Notitie |
| 1, | Model | KJG-5 | |
| 2, | Verwarmingsoppervlakte van het roer [m2] | 3.5 | Met inbegrip van de oppervlakte van de schacht |
| 3, | Verwarmingsoverbrengingsoppervlakte van de jas [m]2] | 1.5 | |
| 4, | Totaal warmteoverdrachtsgebied [m]2] | 5 | |
| 5, | Waterverdamping [kg/h] | 50 | |
| 6, | Uitvoercapaciteit [kg/h] | 15 tot 20 | |
| 7, | Diameter van het roer [mm] | 260 | |
| 8, | Effectief volume [m3] | 1 | |
| 9, | Versnelling van het voertuig | 1-15 | |
| 10, | Standaard motorcategorie [kW] | 3 | |
| 11, | Dragergasstroom [m]3/h] | 300 tot 500 | |
| 12, | Nomenclatuur van de motor van de draaggas-afvoerventilator [kW] | 0.75 | |
| 13, | Machinevloerruimte [L×W×H] | 2816X760X1370 | |
| 14, | Standaard hefgewicht [kg] | 1500 |

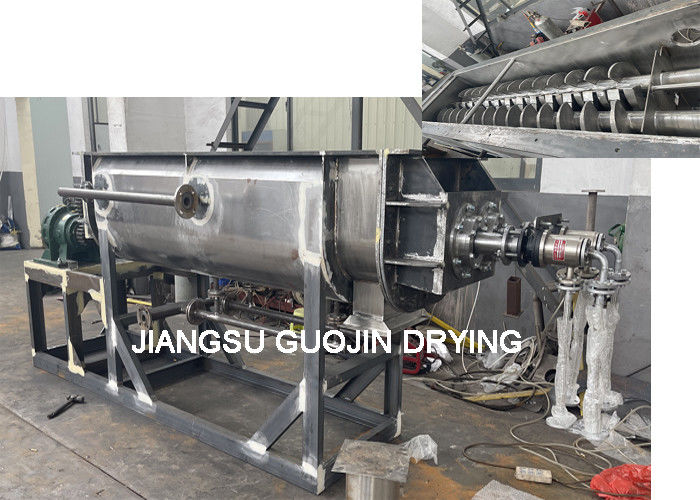

KJG-5 horizontale holle padeldrogerToon
