Waterverdamping 50kg/H kjg-5 Holle Peddel Drogere Roestvrije Vacuüm Drogende Machine

Waterverdamping 50 kg/h KJG-5 Holle Paddle Dryer Roestvrij vacuümdrogemachine

De continue horizontale paddle droger bestaat uit een bekledde trog en twee holle schachten met holle paddels.Het materiaal wordt gedroogd door warmteoverdracht met het verwarmingsmedium zoals stoom, thermische olie of warm water dat door de holle schachten stroomt, holle peddels en kuiltjesjas of halve buisjas.Het gedroogde product wordt via een schroefdraaier zonder as uit de ontladingsschacht verwijderd.. De uitlaatdampen verlaten de droger via een uitlaat op het deksel. De afwezigheid van lucht tijdens het drogen resulteert in een zeer veilige werking vanwege het laagste zuurstofgehalte,een kleine en compacte geurbehandeling en het biedt de mogelijkheid van een warmteherstel in de dampcondensatie-eenheid vanwege het hoge dauwpunt van de afgassen.



KJG-5 horizontale holle padeldroger

Belangrijkste kenmerk

met een breedte van niet meer dan 50 mm

1) Werkdruk tot 10 bar

2) Tubulaire verwarmingsjas zorgt voor een zeer gelijkmatige verwarming en precieze temperatuurregeling

3) De volle dampkoepel vermindert de overdracht en scheidt vaste stoffen van de verdampte waterdamp.

3) 80 mm minerale isolatie vermindert het warmteverlies aanzienlijk

Holle schijf

1) Verhoog het verwarmingsoppervlak aanzienlijk

2) Veel minder lasoppervlakte dan bij wigvormige peddels

3) Het zelfreinigende schijfoppervlak verbetert de warmteoverdracht aanzienlijk
4) Roerpaddels gelast op schijfperiferieën met verschillende hoeken perfect mengen, verplaatsen en verpletteren nat materiaal



Geïntegreerde klapstoel en koeljas

1) De lagerschijf wordt als integraal onderdeel van de droge kamer op de eindplaat gemonteerd om de concentrisiteit van de assen te waarborgen.

2) Een waterkoeljas is voorzien om de levensduur van het lager te verlengen.
3) Roterende verbindingen met één doorgang zorgen ervoor dat elke holle schijf een constante stroom van verwarmingsmiddel heeft.



Systemen voor de behandeling van afgassen

De combinatie van cycloon, condensator en tweestaps natwasser zorgt voor een zeer hoge emissienorm



KJG-5 horizontale holle padeldrogerWerkingsbeginsel

KJG-serie Paddle Dryer / Processor zijn zeer efficiënte, mechanisch geagiteerde, indirecte warmteoverdrachtapparaten die warmte toevoegen of verwijderen van een procesmassa.verwarming of koeling van pasta, filterkoek, poeder en korrels uit verschillende industrieën.



De paddle dryer bestaat uit een trog en twee tegenroterende schachten met unieke intermeshing holle schijven om een nauwkeurige vermenging te produceren en de warmteoverdracht te optimaliseren.warm water of hete thermische olieHet natte materiaal wordt door de paddle dryer getransporteerd door agitatorpaddels die op de schijfperiferieën zijn gelast.scherenWanneer nat materiaal het andere uiteinde van de droger bereikt, wordt het gedroogd en rechtstreeks afgevoerd.



Het verdampte vocht wordt door een luchtventilator weggezogen nadat het is behandeld met cyclonen, condensatoren en natte scrubbers om de luchtverontreiniging aanzienlijk te verminderen.



KJG-5 horizontale holle padeldrogerToepassing

• De materialen uit de geneesmiddelen- en voedingsmiddelenindustrie, de chemische industrie enz. kunnen worden gedroogd.

• Geschikt voor pulp, pasta-achtig mengsel of energie grondstof.

• Temperatuurgevoelig materiaal dat bij lage temperatuur gedroogd moet worden.

• grondstoffen die gemakkelijk kunnen oxideren of exploderen en sterk irriterend of giftig zijn.

• Verzoek om het organische oplosmiddel te halen.





KJG-5 horizontale holle padeldroger Technische parameters

- Nee, dat is niet waar.	Posten	Parameters	Notitie
1,	Model	KJG-5
2,	Verwarmingsoppervlakte van het roer [m2]	3.5	Met inbegrip van de oppervlakte van de schacht
3,	Verwarmingsoverbrengingsoppervlakte van de jas [m]2]	1.5
4,	Totaal warmteoverdrachtsgebied [m]2]	5
5,	Waterverdamping [kg/h]	50
6,	Uitvoercapaciteit [kg/h]	15 tot 20
7,	Diameter van het roer [mm]	260
8,	Effectief volume [m3]	1
9,	Versnelling van het voertuig	1-15
10,	Standaard motorcategorie [kW]	3
11,	Dragergasstroom [m]3/h]	300 tot 500
12,	Nomenclatuur van de motor van de draaggas-afvoerventilator [kW]	0.75
13,	Machinevloerruimte [L×W×H]	2816X760X1370
14,	Standaard hefgewicht [kg]	1500

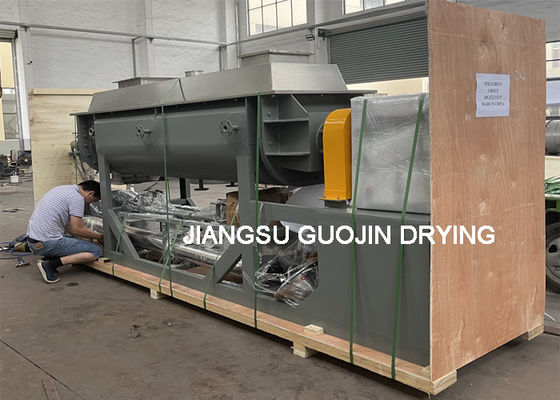

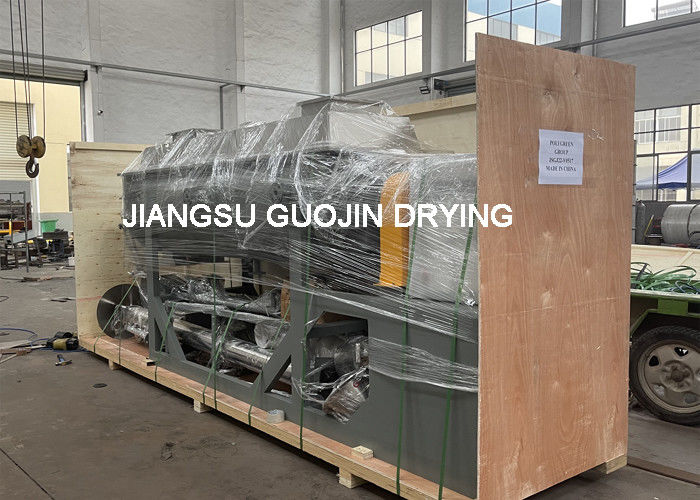

KJG-5 horizontale holle padeldrogerToon
