5M2 Gebied kjg-5 van de hitteoverdracht de Horizontale Droger van de Meststoffen Holle Peddel

5M2 Warmtetransfergebied KJG-5 Horizontale meststof Holle padel droger

De continue horizontale paddle droger bestaat uit een bekledde trog en twee holle schachten met holle paddels.Het materiaal wordt gedroogd door warmteoverdracht met het verwarmingsmedium zoals stoom, thermische olie of warm water dat door de holle schachten stroomt, holle peddels en kuiltjesjas of halve buisjas.Het gedroogde product wordt via een schroefdraaier zonder as uit de ontladingsschacht verwijderd.. De uitlaatdampen verlaten de droger via een uitlaat op het deksel. De afwezigheid van lucht tijdens het drogen resulteert in een zeer veilige werking vanwege het laagste zuurstofgehalte,een kleine en compacte geurbehandeling en het biedt de mogelijkheid van een warmteherstel in de dampcondensatie-eenheid vanwege het hoge dauwpunt van de afgassen.

Het materiaal wordt aan het ene uiteinde van de machine gevoerd en wordt door de zwaartekracht, onder een lichte hoek van de trog of door asymmetrische peddels vervoerd.naar de uitlaat van de machine aan het andere uiteindeTijdens de verblijfstijd van het materiaal in de machine wordt een perfecte stopstroom gehandhaafd, wat een perfecte uniforme productkwaliteit garandeert.Het product niveau in de machine is beveiligd door een verstelbare overloop damDe overloopdichtte aan de productuitlaat heeft handmatig bediende leegkleppen aan de onderkant van de productverwijdering voor een productie stopzetting.De productuitlaat aan de onderkant van de trog heeft een rechthoekige flens om aan te sluiten op de stroomafwaartse apparatuur.





KJG-5 horizontale meststof holle padel drogerBelangrijkste kenmerk

1) Hoge thermische efficiëntie die 95% kan bereiken

2) Warmtetransfermedium komt niet in aanraking met het product.

3) Er wordt geen gas gebruikt om het product te vervoeren.

4) Precieze temperatuurregeling

5) Eenvormige productkwaliteit door middel van het mengen en verplaatsen van het product

6) Continu proces op een eenmalige basis

7) Hoog warmteoverdrachtsoppervlak tot verwerkingsvolume verhouding - verminderde vloeroppervlakte

8) Gemakkelijk te bedienen, vereist minimale aandacht

9) Veiliger dan direct drogen bij de verwerking van brandbaar materiaal

10) Eenvoudig duurzaam ontwerp voor eenvoudig en laag onderhoud

11) Dubbele tegenroterende schachten met unieke verweven schijven zorgen voor een nauw vermenging, een gelijkmatige warmteoverdracht, een hoge warmteoverdracht en een zelfreinigend effect.Een groot warmteoverdrachtsgebied in verhouding tot het volume wordt bereikt door het gebruik van holle schijven en een behuizingHet resultaat is een compacte machine met minder ruimtebehoefte en lagere installatiekosten.

12) Paddle Dryer vervoert materiaal, ongeacht de hanteerbaarheid van het materiaal. Kleverige, pastachtige materialen kunnen worden vervoerd. Voorwaardelijke verwerking van het voer door het te mengen met gerecycled gedroogd product,om het draagbaar te makenDit resulteert in lagere kapitaal-, exploitatiekosten en onderhoudskosten.



met een breedte van niet meer dan 50 mm

1) Werkdruk tot 10 bar

2) Tubulaire verwarmingsjas zorgt voor een zeer gelijkmatige verwarming en precieze temperatuurregeling

3) De volle dampkoepel vermindert de overdracht en scheidt vaste stoffen van de verdampte waterdamp.

3) 80 mm minerale isolatie vermindert het warmteverlies aanzienlijk

Holle schijf

1) Verhoog het verwarmingsoppervlak aanzienlijk

2) Veel minder lasoppervlakte dan bij wigvormige peddels

3) Het zelfreinigende schijfoppervlak verbetert de warmteoverdracht aanzienlijk
4) Roerpaddels gelast op schijfperiferieën met verschillende hoeken perfect mengen, verplaatsen en verpletteren nat materiaal



Geïntegreerde klapstoel en koeljas

1) De lagerschijf wordt als integraal onderdeel van de droge kamer op de eindplaat gemonteerd om de concentrisiteit van de assen te waarborgen.

2) Een waterkoeljas is voorzien om de levensduur van het lager te verlengen.
3) Roterende verbindingen met één doorgang zorgen ervoor dat elke holle schijf een constante stroom van verwarmingsmiddel heeft.



Systemen voor de behandeling van afgassen

De combinatie van cycloon, condensator en tweestaps natwasser zorgt voor een zeer hoge emissienorm



KJG-5 horizontale meststof holle padel drogerToepassing

• De materialen uit de geneesmiddelen- en voedingsmiddelenindustrie, de chemische industrie enz. kunnen worden gedroogd.

• Geschikt voor pulp, pasta-achtig mengsel of energie grondstof.

• Temperatuurgevoelig materiaal dat bij lage temperatuur gedroogd moet worden.

• grondstoffen die gemakkelijk kunnen oxideren of exploderen en sterk irriterend of giftig zijn.

• Verzoek om het organische oplosmiddel te halen.





KJG-5 horizontale meststof holle padel droger Technische parameters

- Nee, dat is niet waar.	Posten	Parameters	Notitie
1,	Model	KJG-5
2,	Verwarmingsoppervlakte van het roer [m2]	3.5	Met inbegrip van de oppervlakte van de schacht
3,	Verwarmingsoverbrengingsoppervlakte van de jas [m]2]	1.5
4,	Totaal warmteoverdrachtsgebied [m]2]	5
5,	Waterverdamping [kg/h]	50
6,	Uitvoercapaciteit [kg/h]	15 tot 20
7,	Diameter van het roer [mm]	260
8,	Effectief volume [m3]	1
9,	Versnelling van het voertuig	1-15
10,	Standaard motorcategorie [kW]	3
11,	Dragergasstroom [m]3/h]	300 tot 500
12,	Nomenclatuur van de motor van de draaggas-afvoerventilator [kW]	0.75
13,	Machinevloerruimte [L×W×H]	2816X760X1370
14,	Standaard hefgewicht [kg]	1500

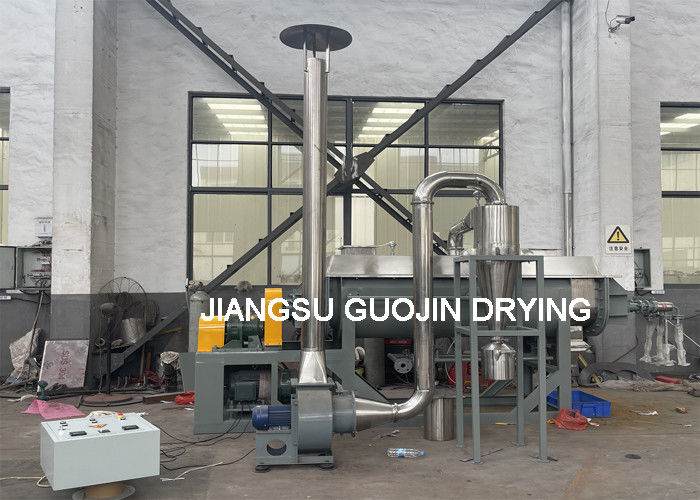

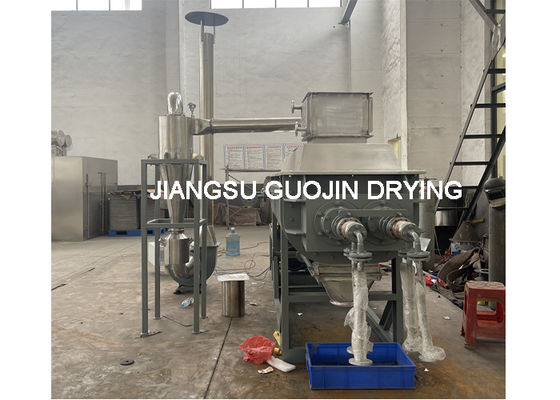

KJG-5 horizontale meststof holle padel drogerToon
