4 laagss304 Vacuümtray dryer with GMP Ontwerp

35-150 graden Operatietemperatuur Industriële vacuümbakdroger

In de droogkamer wordt het materiaal gedroogd onder vacuümomstandigheden.Het zal de impuls voor warmte- en massa-uitwisseling verhogenDaarom voor bepaalde warmte-uitwisseling bedrag kan het warmte-uitwisseling gebied van de verdamper te besparen

Het materiaal bevindt zich tijdens de werking van de apparatuur in een statische toestand, wat een voordeel is voor het behoud van de oorspronkelijke toestand van het materiaal.

Op de bovenkant van de farmaceutische vacuümdroger, is het verwarmingssysteem is geregeld om het probleem van de terugkeer van gecondenseerd water aan te pakken, bovendien is luchtzuiging aan de zijkant is geregeld om de drogefficiëntie te verbeteren.

Deze apparatuur kan worden gebruikt voor het drogen bij lage temperaturen en het terugwinnen van organische oplosmiddelen.Het is speciaal geschikt voor het drogen van materialen die gemakkelijk zuurstof krijgen tijdens het drogen.





Toepassing van het product

De vacuümdroger is geschikt voor het drogen van warmtegevoelige materialen die gemakkelijk kunnen worden opgelost.,de voedingsmiddelen- en de elektronische industrie.





Productkenmerken

1- het drogen van poeder, kleine korrels en slurrymaterialen onder vacuüm, met name voor materialen die gevoelig zijn voor warmte, gemakkelijk oxideren,giftig en het verdampte vocht moet worden teruggewonnen;

2Droogbak: 4-48 bakken

3. GMP-ontwerp

5Warmtebron: stoom of warm water





Technische parameters

Naam	VTD-R-600	VTD-R-800	VTD-R-1000	VTD-R-1400	VTD-S-10	VTD-S-15	VTD-S-20
Inwendige se van de droogkamer ((mm)	Ø600x976	Ø800x1320	Ø1000x1530	Ø1400x2080	1500x1040x1200	1500 x 1400 x 1200	1500 x 1800 x 1200
Buitengrootte van de droogkamer ((mm)	750x950x1050	950x1210x1350	1150x1410x1600	1550x1900x2150	1676x1700x1564	1676x2060x1564	1676x2500x1564
laag van bakmateriaal	4	4	5	8	5	8	12
Intern (mm)	85	100	100	100	120	120	120
Grootte bakplaat ((mm)	310x600x45	460x640x45	460x640x45	460x640x45	460x640x45	460x640x45	460x640x45
Hoeveelheid bakplaat	4	4	10	32	20	32	48
Werkdruk binnen de ppe van de bakkestoel (Mpa)	< 0.784	< 0.784	< 0.784	< 0.784	< 0.784	< 0.784	< 0.784
Operatietemperatuur van de bakplaat ((oC)	35 tot 150	35 tot 150	35 tot 150	35 tot 150	35 tot 150	35 tot 150	35 tot 150
Graad van vacuüm in de kamer bij vrije werking ((Mpa)	-Nee.1	-Nee.1	-Nee.1	-Nee.1	-Nee.1	-Nee.1	-Nee.1
Onder de toestand van -0,1 Mpa en 110 oC, verdamingssnelheid van wat ((kg/m2.hr)	7.2	7.2	7.2	7.2	7.2	7.2	7.2
Wanneer condensator wordt gebruikt, model en vermogen van de vacuümpomp ((kw))	2X-15A 2 kW	2X-30A 3 kW	2X-30A 3 kW	2X-70A 5.5 kW	2X-70A 5.5 kW	2X-70A 5.5 kW	2X-90A 7.5 kW
Wanneer de condensator niet wordt gebruikt, model en vermogen van de vacuümpomp ((kw))	SK-0.5 1.5 kW	SK-1 2.2 kW	SK-1 2.2 kW	SK-1 5.5 kW	SK-2 4 kW	SK-2 5.5 kW	SK-2 5.5 kW
Gewicht van de droogkamer ((kg)	250	600	800	1400	1400	2100	3200





Werkingsbeginsel

De VTD-serie vacuüm rekbakdroger is een meest gebruikte statische kamerdroger onder vacuüm.de met nat materiaal beladen bakken worden op elkaar geplaatst in een droge plank.

Bij het drogen wordt een warmte-medium, zoals stoom, warm water of thermische olie, aangesloten op de droge plank die warmte overbrengt naar nat materiaal.het kookpunt van vocht is veel lagerDe vacuümpomp zuigt het verdampte vocht voortdurend uit om het droogproces te versnellen.de buiscondensator en de bufferbank zijn uitgerust om het verdampte vocht terug te winnen.

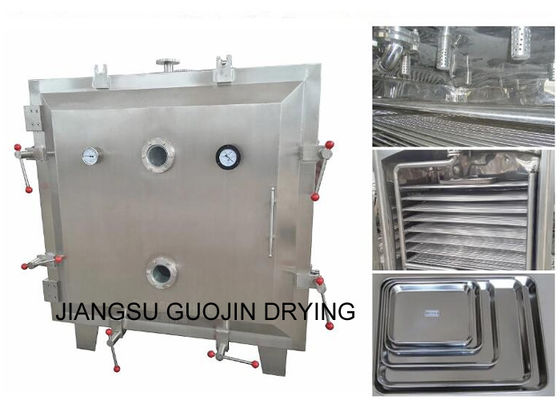

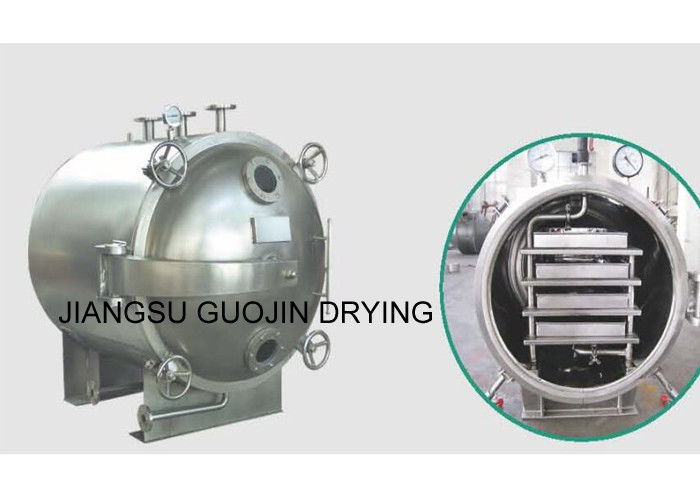

Productshow
