Modder die Ononderbroken 2200mm 2000mm Schijfdroger met 24 Lagen drogen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Guojin |
| Certificering: | ISO |
| Modelnummer: | Cpd-2200/24 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | standaard de uitvoerkarton |
| Levertijd: | 20-30DAYS |
| Levering vermogen: | 10 reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Markeren: | Modder die Ononderbroken Schijfdroger drogen,2000mm Schijfdroger,2200mm Schijf Hete het Aan de lucht drogen Machine |
||
Productomschrijving
Continu plaat slijmdrogen Continu schijfdroger
Op basis van de intermitterende roerdroger is een schijtafdroger een soort cirkelvormige drager met vaste holle verwarming met meerdere lagen, ontwikkeld door voortdurende verbetering,die wordt ontwikkeld door voortdurende verbeteringHet droogproces bestaat erin dat de warmte drager in elke laag holle schijf wordt doorgegeven.en het natte deel van het rollend materiaal verdampt onder de werktemperatuur door het draaien van de rake en de rake, en de stoom wordt afgevoerd met het uitlaatgas van de apparatuur, zodat de gekwalificeerde droge eindproducten continu aan de onderkant van de apparatuur worden verkregen.
Werkingsbeginsel van de CPD-continuous disc plate dryer
Het natte materiaal wordt continu gevoerd naar de eerste drooglaag bovenop de droger.Het zal worden gedraaid en geroerd door rekken wanneer de rek arm draait en vallen naar beneden naar de buitenste rand van de grote drogen plaat langs de exponentiële spiraal lijnHet materiaal wordt van de kleine droogplaat naar de buitenste rand verplaatst en daalt naar de buitenste rand van de grote droogplaat daaronder.Zowel kleine als grote droogplaten worden afwisselend geplaatst zodat de materialen continu door de droger kunnen gaanHet warmte-medium kan verzadigde stoom, warm water of thermische olie zijn.De gedroogde materialen vallen van de laatste laag van de droogplaat naar de bodem van de droger en worden vervolgens met rekken naar de afvoerleiding verplaatstVoor de vacuümplaatdroger wordt het vocht door de vacuümpomp op de bovenkop gezuigt.De gedroogde materialen worden uit de onderlaag afgevoerdDe droogcapaciteit kan worden verbeterd indien de droger is uitgerust met aanvullende apparaten zoals een verwarming met vinnen, een condensator voor het ophalen van oplosmiddelen, een zakstofverwijder, een terugkeer- en mengmechanisme, een trekventilator,enz..
CPD Continuous Disc Plate Dryer kenmerk
1Eenvoudige reglementering, sterke toepasbaarheid, zeer eenvoudige start-stop werking.
2Elke laag droogplaat kan afzonderlijk in warm/koude media worden gevoerd en de temperatuurcontrole is nauwkeurig.
3De verblijfstijd van materialen kan nauwkeurig worden aangepast.
4De stroming van het materiaal is enkelvoudig, er is geen terugmengfenomeen en het drogen is uniform en de kwaliteit stabiel.
5Het scheerblad dat het materiaal na het stoppen van het voeden overbrengt, kan het materiaal snel in de droger leegmaken.
6Een zorgvuldige reiniging en observatie van de apparatuur kan worden uitgevoerd door middel van speciale grote inspectiedeuren en spiegels.
7De materialschaal is zeer dun, de spindel snelheid is laag, het geïnstalleerde vermogen van het systeem is laag en het stroomverbruik is laag.
8De bedrijfsomgeving is goed, het oplosmiddel kan worden teruggewonnen en het stofgehalte in de uitlaatgassen is zeer laag.
9Het kan in vacuüm worden gebruikt, met name voor het drogen van warmtegevoelige materialen.
10De droger wordt als geheel vervaardigd. Het hoeft alleen maar te worden gehesen en gepositioneerd. Het is zeer gemakkelijk te installeren en te lokaliseren.
11De opstelling van de droogplaten en de verticale installatie nemen een klein gebied in.
Technische parameters van de CPD-continuous disc plate dryer
1Droogbak.
- ontwerpdruk: in het algemeen 0,4 MPa en maximale druk 1,6 MPa.
- Maximale werkdruk: in het algemeen ≤ 0,4 MPa en maximale werkdruk 1,6 MPa.
- Warmtebron: stoom, warm water of thermische olie: gebruik warm water als warmtebron wanneer de temperatuur van de droogplaten 100°C is; gebruik verzadigde waterdamp ≤0.4Mpa of stoomgas wanneer de temperatuur van de droogplaten 100°C~150°C is; Gebruik thermische olie wanneer de temperatuur van de droogplaten 150°C~320°C is;
2Materiële transmissiesysteem
- Omwenteling van de hoofdas: 1 tot 10 t/min, elektromagnetisme of transducer timing.
- Rakearm: 2 tot 8 rakearmen worden op de hoofdas bevestigd op elke laag.
- Raakbladen: de raakbladen zijn aan de raakarmen bevestigd en drijven met het oppervlak van de plaat.
- Roller: voor het materiaal dat gemakkelijk te agglomereren is of dat moet worden gemalen, moeten de rollers op de juiste plaats worden geplaatst om de warmteoverdracht en het drogen te versterken.
3. Drie soorten droger: normale druk, afgesloten en vacuüm
- Normale druk: de droger is cilindrisch of achthoekig en kan worden geïntegreerd of losgemaakt.
- Verzegeld: De droger is cilindrisch en kan de interne druk van 5 KPa weerstaan.
- Vacuüm: De droger is cilindrisch en heeft een ontwerpdruk van 0,1 MPa.
4Luchtverwarmer.
De luchtverwarmer wordt gewoonlijk gebruikt om aan grotere vereisten voor verdampingskapaciteit te voldoen om het droogefficiënt te verhogen.
Technische parameters van de CPD-continuous disc plate dryer
| Type | Diameter ((mm) | Hoogte ((mm) | Ruimte van droog ((m2) | Vermogen ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

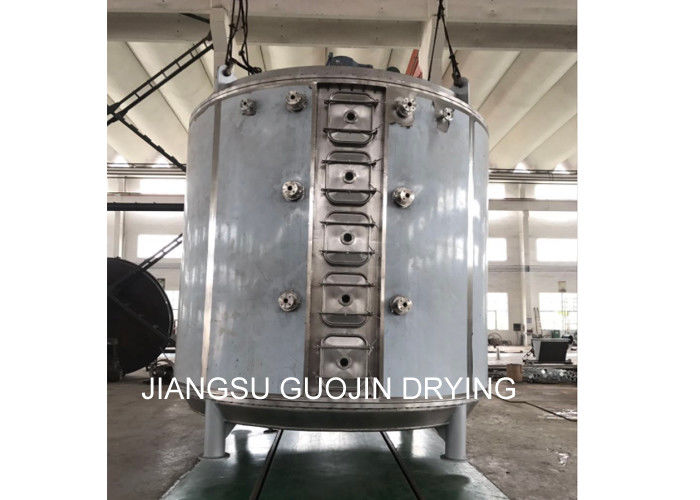

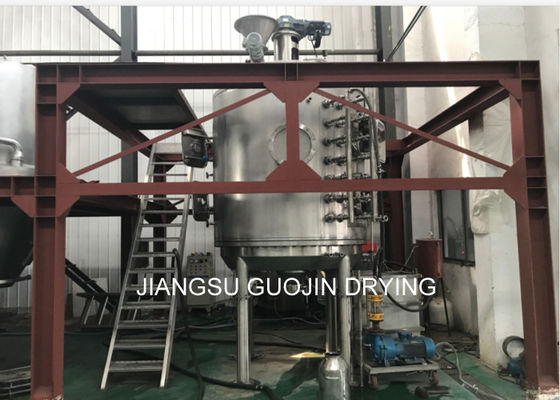

CPD Continuous Disc Plate Dryer Show
